Слюда щипаная флогопит (СФЩ) ГОСТ 3028-78

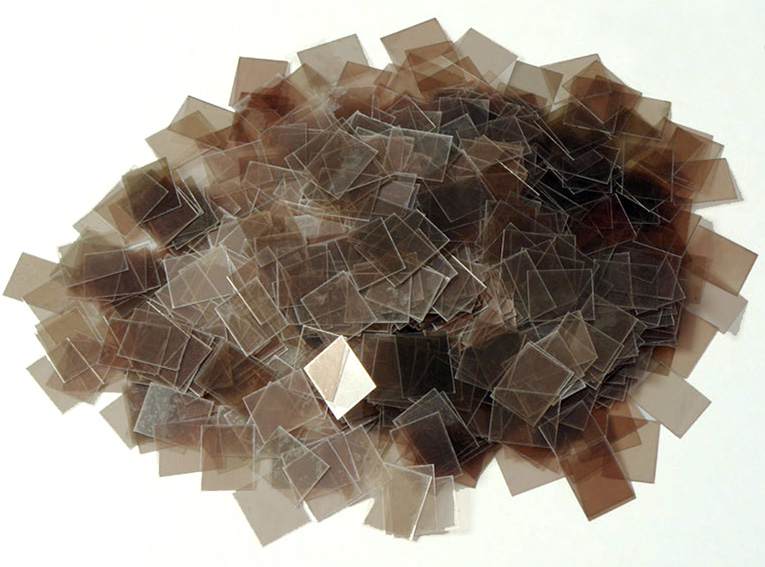

Щипаная с
люда – это пластинки толщиной 10-50 мкм, имеющие округлую, удлиненную и произвольную форму. Такое название слюда получила по методу производства, основанному на способности природных кристаллов слюды расщепляться по параллельным плоскостям. Производство слюды щипаной крупных размеров (50, 40, 20, 10 см
2) осуществляется способом расщепления на тонкие пластинки при помощи специального ножа, вручную, а мелких размеров (от 0,5 до 4 см
2) - термомеханическим способом.
Она обладает высокими электроизоляционными свойствами, что обусловливает применение флогопита в электротехнической промышленности. Слюда щипаная флогопит обладает высокой диэлектрической прочностью, низкими диэлектрическими потерями, высокими поверхностными и объемными сопротивлениями. Она имеет высокую прочность на изгиб и растяжение и практически несжимаема, инертна к действию воды, кислот, спиртов, масел и растворителей.
Преимущественная область применения СФЩ: Электрическая клееная изоляция.
Размер пластинки | Группа толщины | Толщина, мкм | Среднее пробивное напряжение, кВ, не менее | Напряжение вызывающее поверхностное искрение кВ, не менее | Класс нагревостойкости |
50 - 6 | I | 10-20 | 2,2 | 6,0 | С (Т>180 оС) |
II | 20-30 | 4,0 | >> | |
4 | III | 5-35 | не нормируется | >> | |
6М, 4М, 05М | IV | 5-45 | не нормируется | | |
Условное обозначение размера пластинки | Площадь вписанного в контур пластинки прямоугольника, см2 |
50 | От 50 и более |
40 | От 40 до 50 |
30 | От 30 до 40 |
20 | От 20 до 30 |
15 | От 15 до 20 |
10 | От 10 до 15 |
6 и 6М | От 10 до 6 |
4 и 4М | От 4 до 6 |
0,5М | От 0,5 до 4 |
Примечание: Буква М в обозначении означает механизированный способ щипки слюды.
